Akkurutsche

Der Akku wird bei mir immer am Schluss in das Modell eingebaut um damit noch den Schwerpunkt anpassen zu können. Bei meiner Slick 580 müssen die Akkus soweit als möglich nach vorne!

Also in den Motordom, der sich bereits unter der Motorhaube befindet und da kommt man mit den Fingern nicht mehr so einfach ran an ein Klettband. Eine Akkurutsche wäre hier natürlich nicht schlecht, aber woher nehmen? Na selber zeichnen…

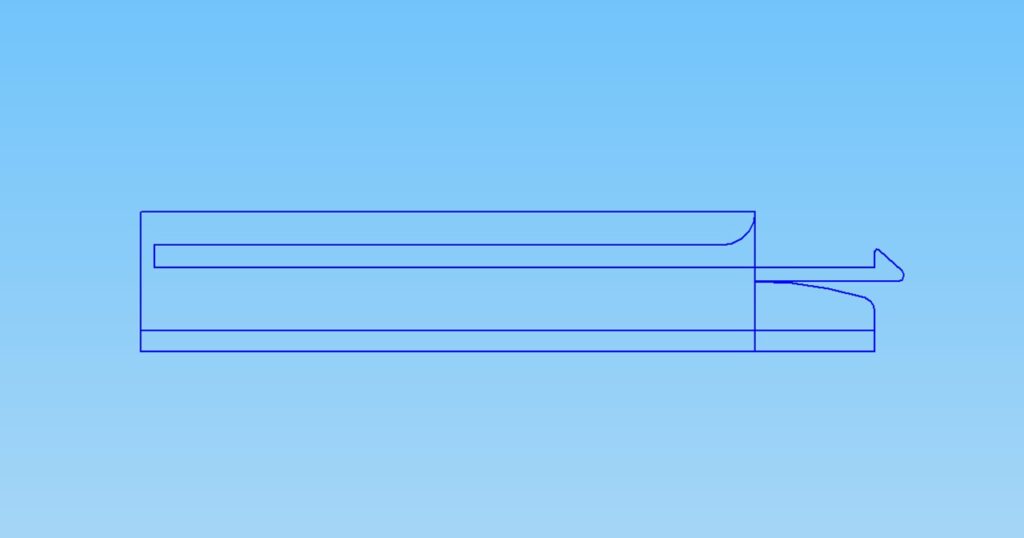

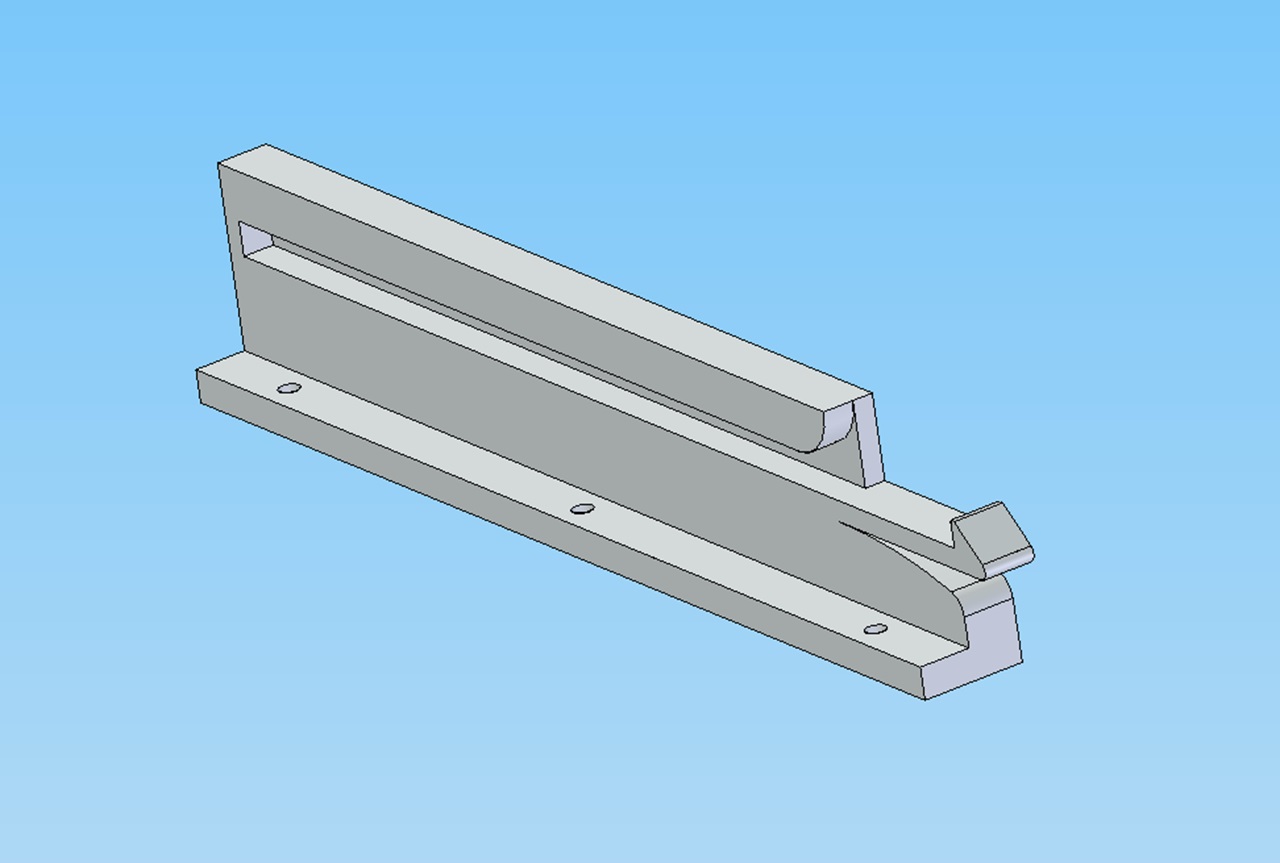

So sieht das Ergebnis aus:

Es ist eine einfache Halterung geworden, die mit 3 Schrauben (2mm) auf ein Holzbrett geschraubt wird. Als Akkubrett wird ein einfaches rechteckiges Stück 3mm dickes Sperrholz verwendet, welches eine Länge von 103mm haben sollte. Die Breite spielt dabei keine Rolle weil man ja die Halterungen entsprechend montiert.

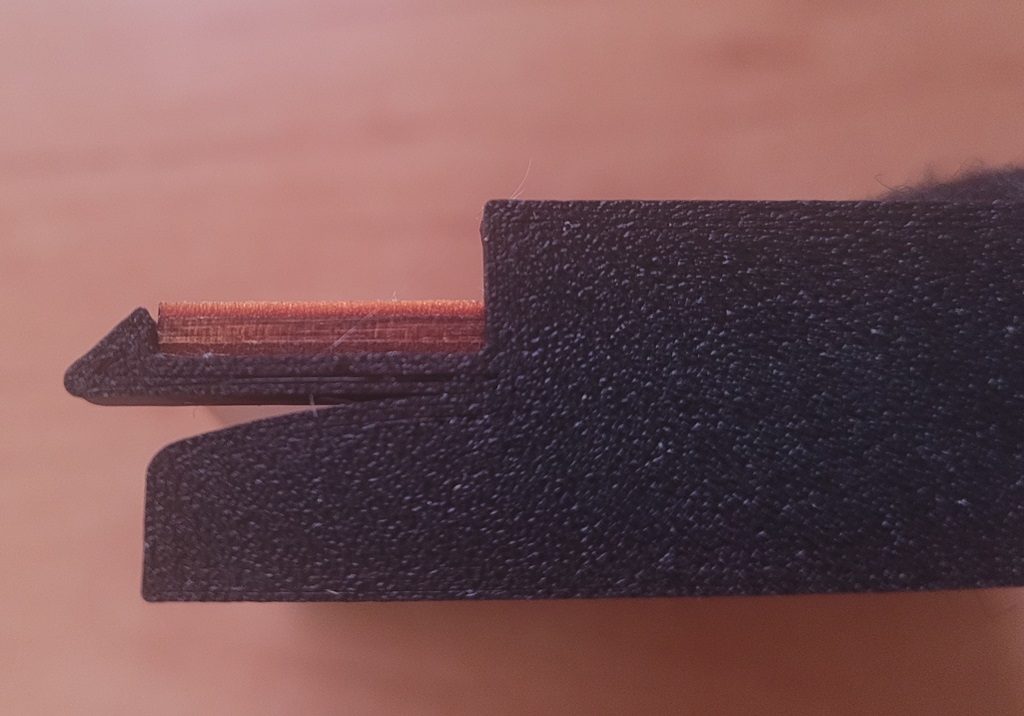

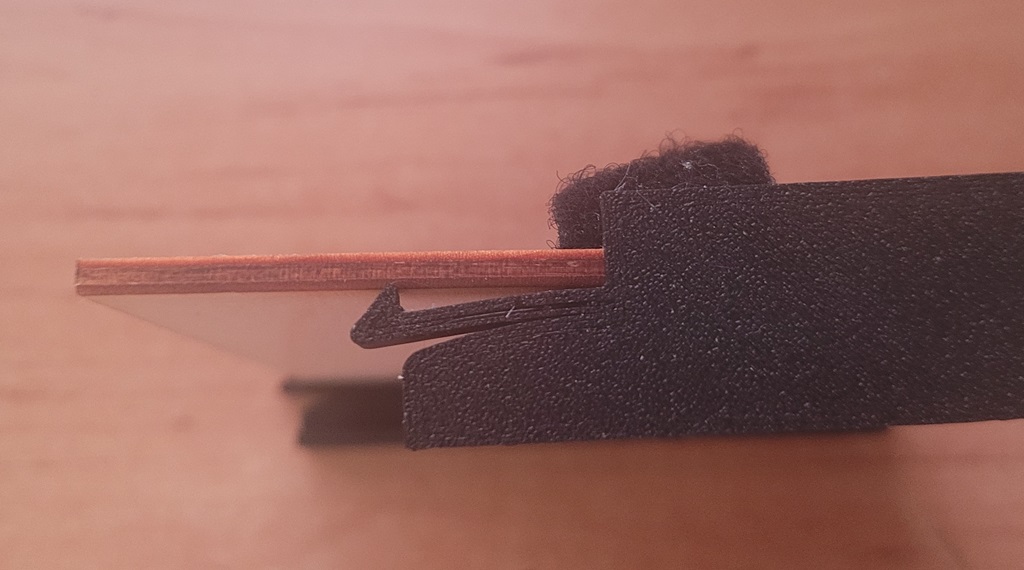

Das Brett von oben bei der Rundung aufsetzen, nach unten drücken, Haken biegt sich nach unten und dann nach hinten schieben. Der Haken rastet jetzt ein und das Brett ist fixiert. Öffnen durch runterdrücken des Haken und das Brett nach vorne ziehen.

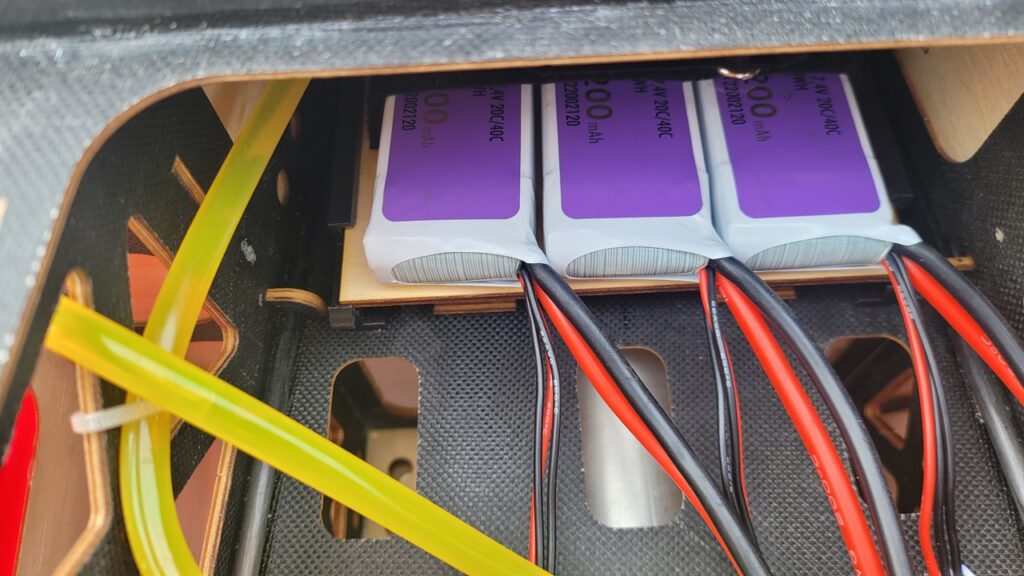

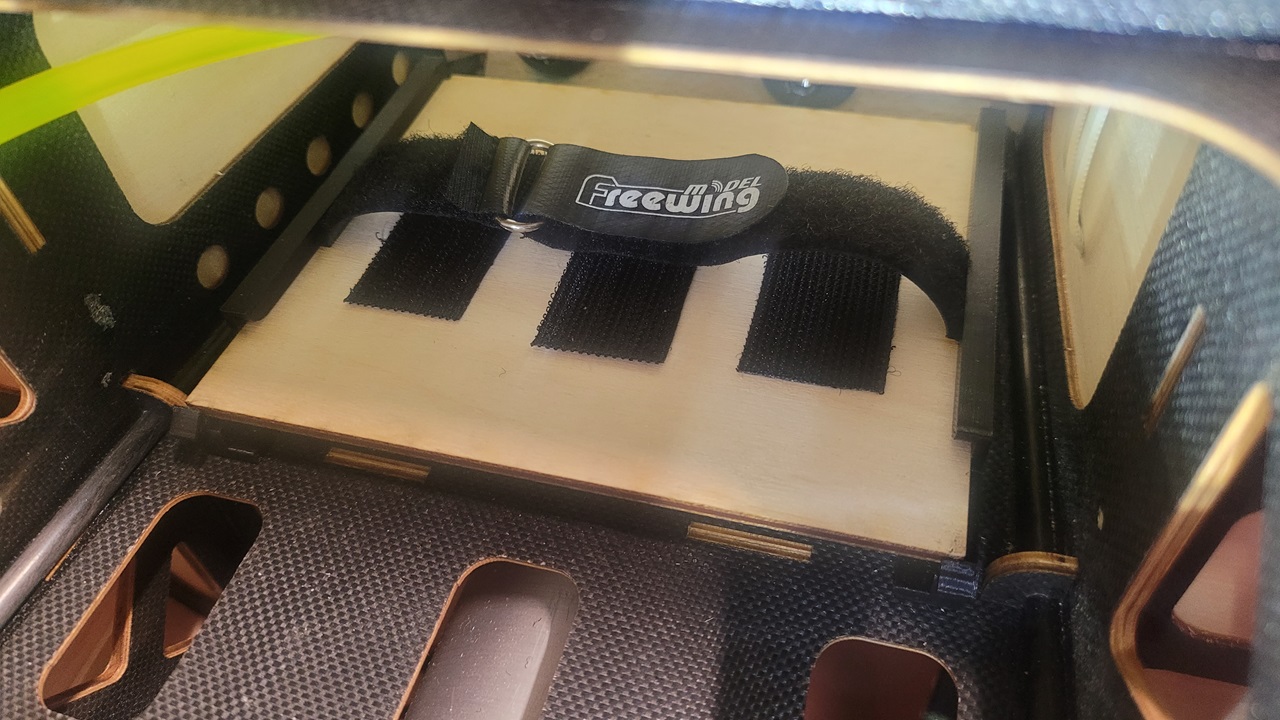

Hier die Akkurutsche im flugfertigen Modell:

Hinweis: Es gibt nur eine Seite zum Download, die andere Seite bitte spiegeln!!!

Die private Nutzung ist natürlich erlaubt, die kommerzielle Nutzung untersagt!

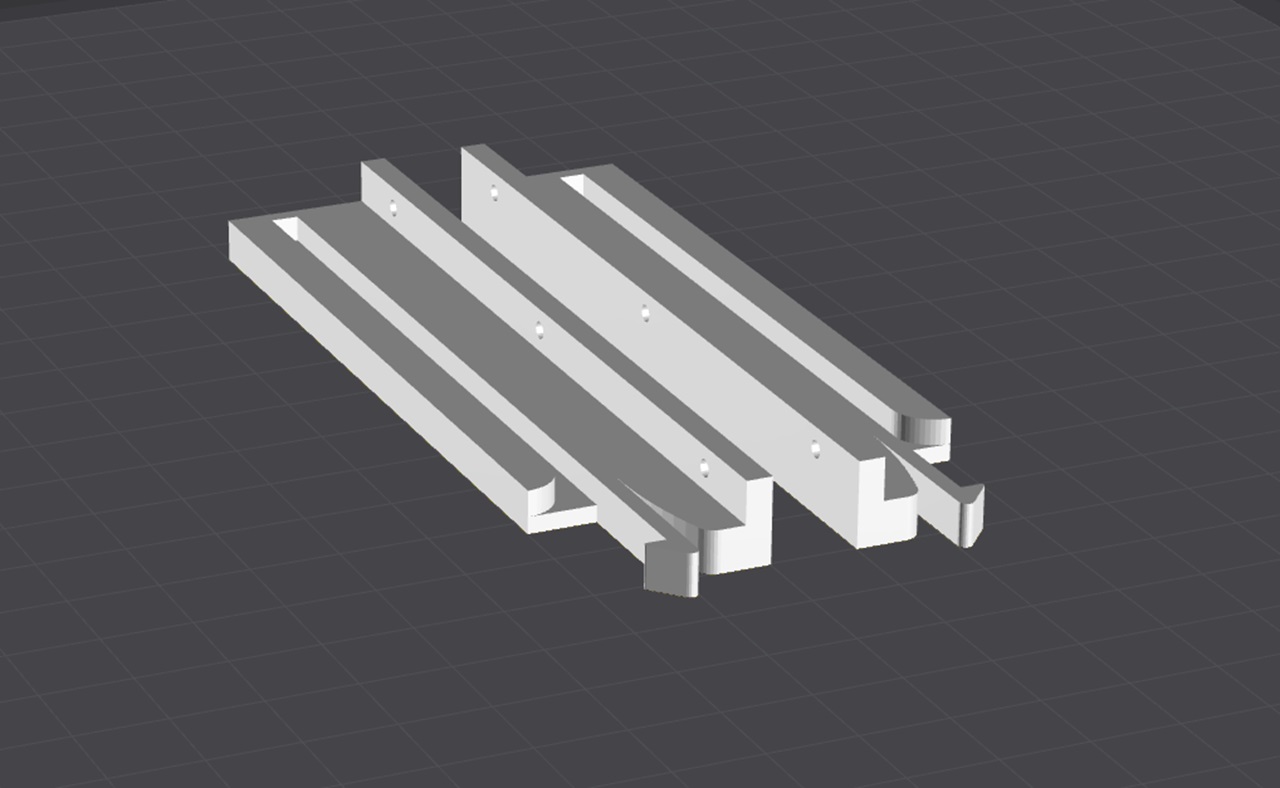

3D Darstellung:

Hier kannst du das Objekt in Echtzeit drehen und von allen Seiten betrachten.

Bedienung:

• Linke Maustaste: Drehen
• Rechte Maustaste: Verschieben
• Rad: Zoomen
