Halterung für Tank-Entlüftungsrohr

Wer hat sich noch nicht überlegt wo die Entlüftung vom Tank montiert werden soll? Besonders beim Jet sollte das Rohr gegen den Fahrtwind gerichtet sein weil mit dem Wind ein Unterdruck am Auslass entstehen würde und das wäre auch nicht gut.

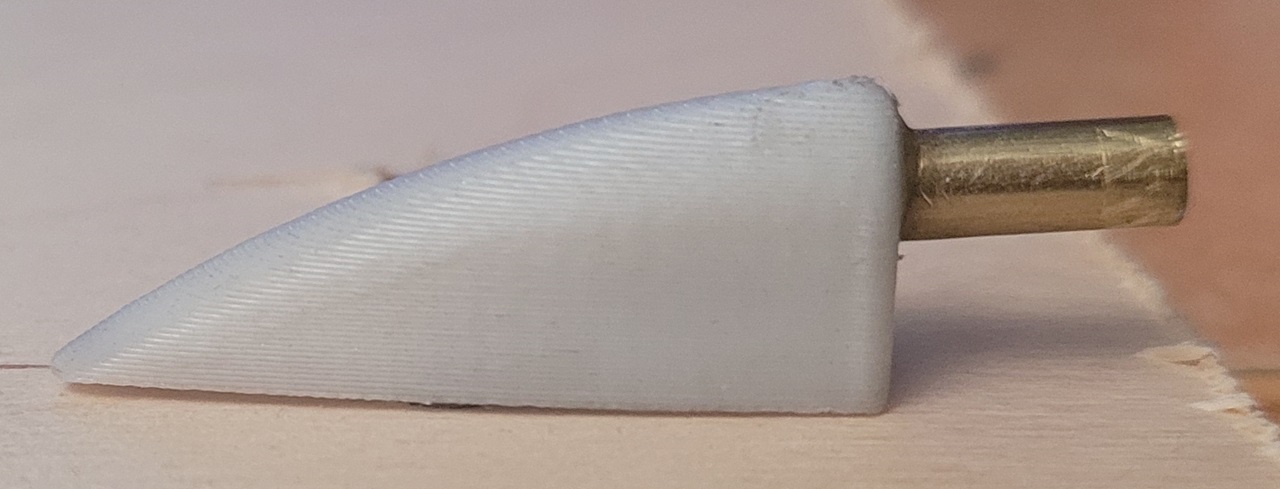

Ich habe am PC schnell eine kleine Verkleidung für ein gebogenes 4mm Messingrohr gemacht und das lässt sich mit einem normalen Filamentdrucker problemlos ausdrucken. Rohr einschieben und mit Epoxidharz einkleben. Das Rohr hat noch etwas Luft im Teil damit man es am Modell schön gegen den Wind ausrichten kann, weil die Rumpfseite ja nicht immer gerade ist.

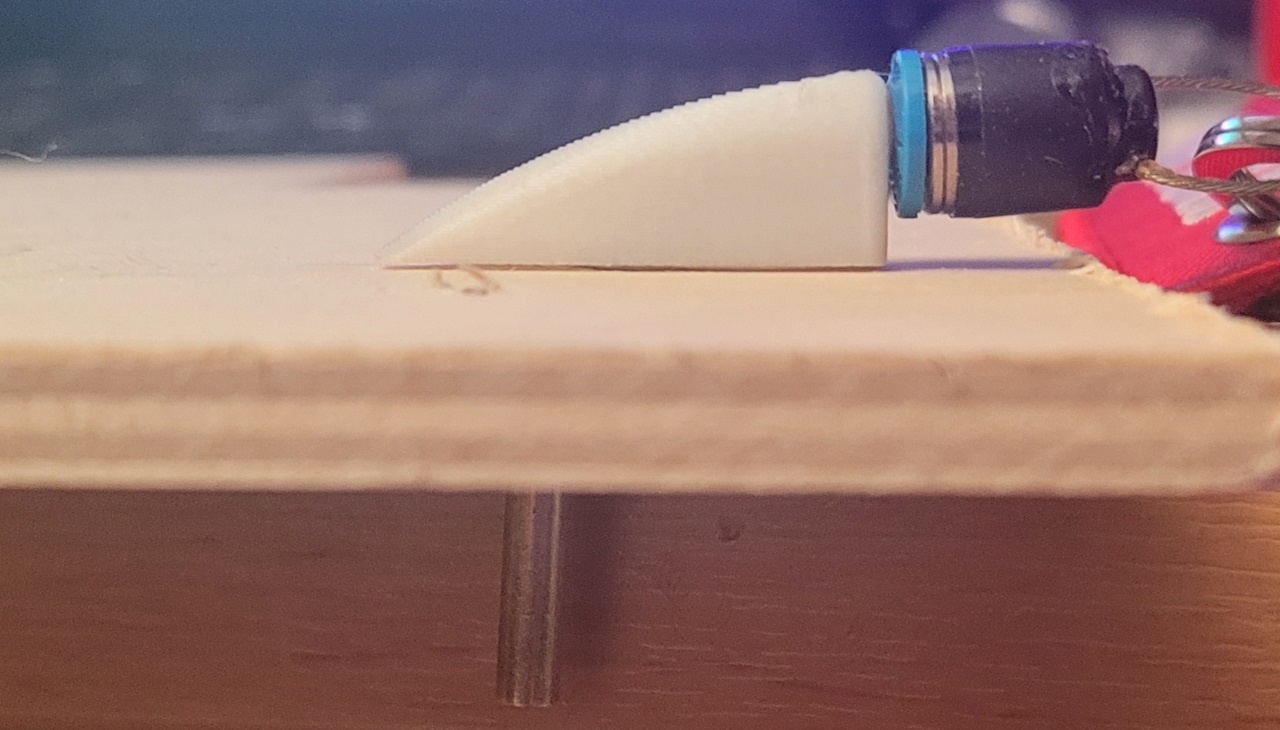

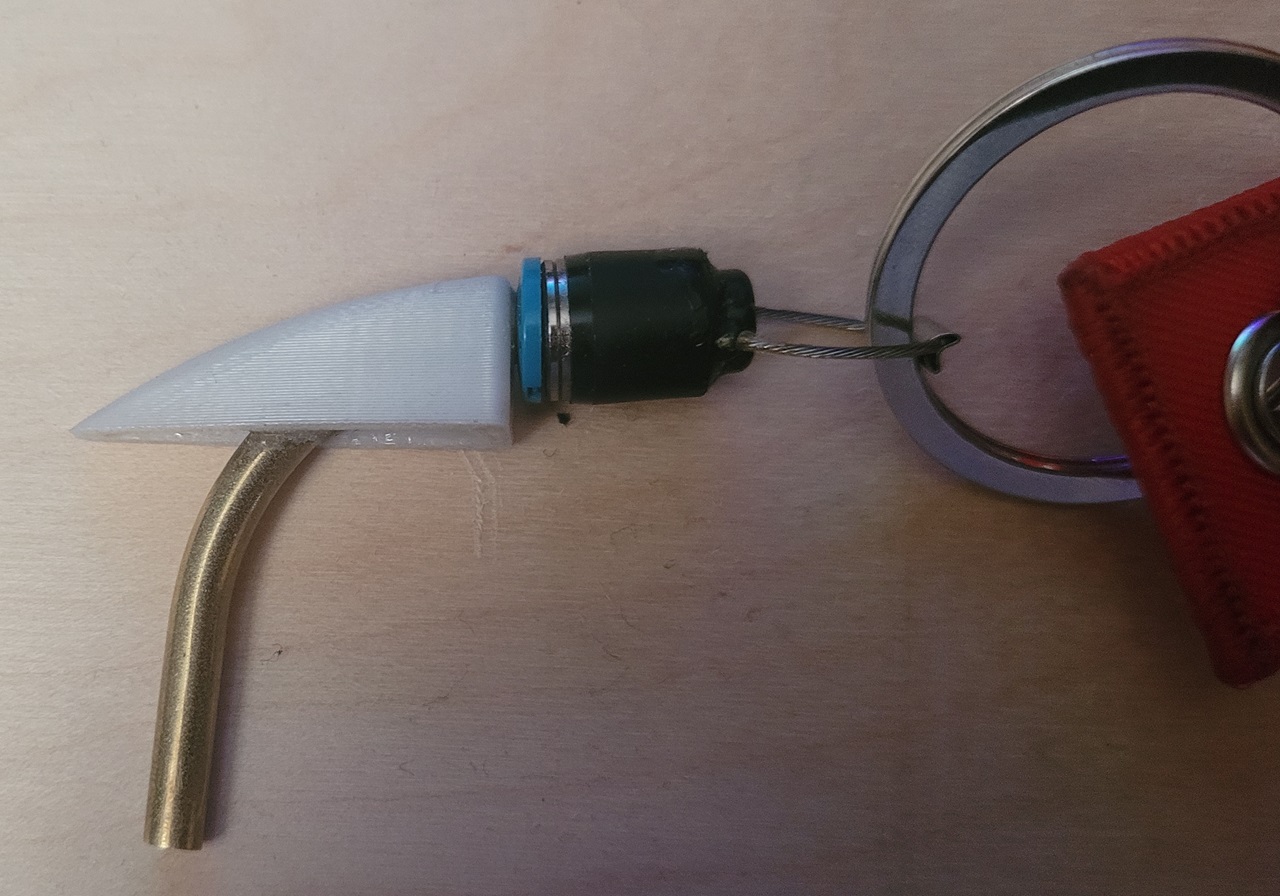

Das Teil hat eine Größe von 31x8x11 mm und ist damit sehr klein und wie ihr am Bild sehen könnt ist der Abstand vom Rumpf groß genug um einen Festo Kappe aufzuschieben.

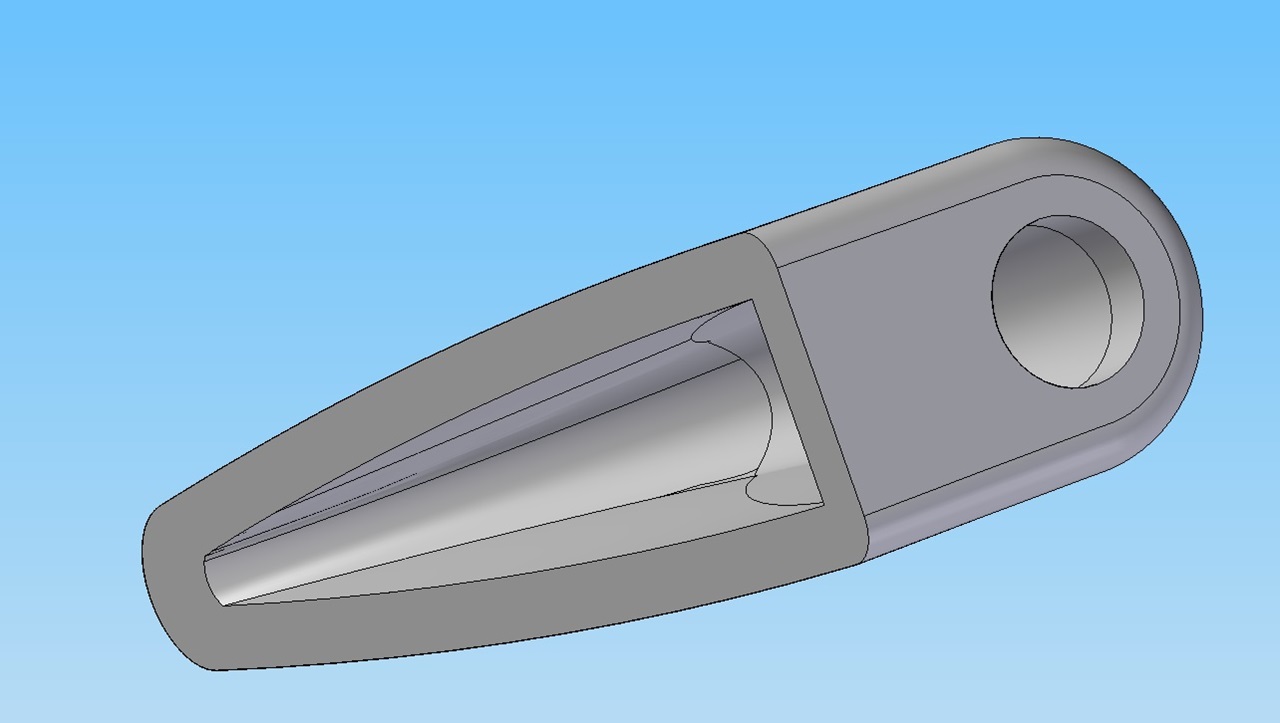

Innen ist es hohl mit einer Wandstärke von 1,5mm.

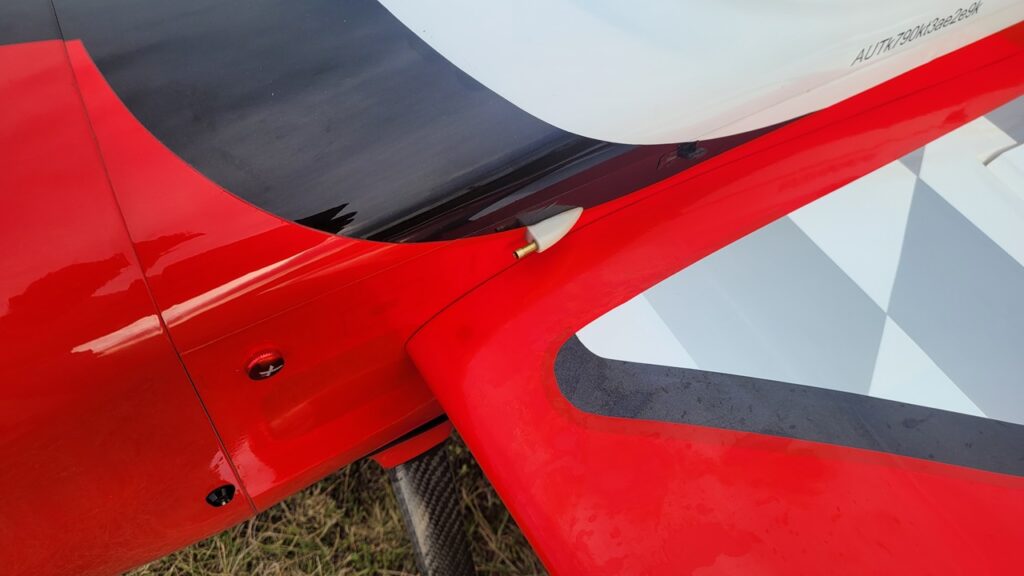

Die Entlüftungshalterung am flugfertigen Modell:



Die private Nutzung ist natürlich erlaubt, die kommerzielle Nutzung untersagt!

3D Darstellung:

Hier kannst du das Objekt in Echtzeit drehen und von allen Seiten betrachten.
